AR

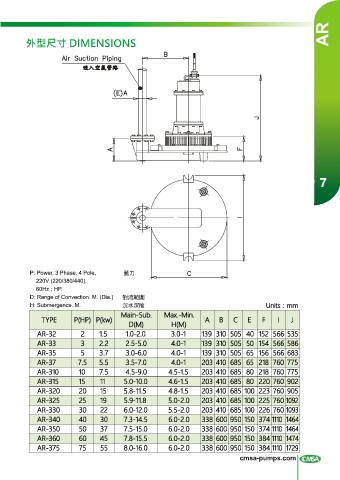

外型尺寸 DIMENSIONS
7
Units：mm
Main-Sub. Max.-Min.
TYPE P(HP) P(kw) A B C E F I J
D(M) H(M)
AR-32 2 1.5 1.0-2.0 3.0-1 139 310 505 40 152 566 535
AR-33 3 2.2 2.5-5.0 4.0-1 139 310 505 50 154 566 586
AR-35 5 3.7 3.0-6.0 4.0-1 139 310 505 65 156 566 683
AR-37 7.5 5.5 3.5-7.0 4.0-1 203 410 685 65 218 760 775
AR-310 10 7.5 4.5-9.0 4.5-1.5 203 410 685 80 218 760 775
AR-315 15 11 5.0-10.0 4.6-1.5 203 410 685 80 220 760 902
AR-320 20 15 5.8-11.5 4.8-1.5 203 410 685 100 223 760 905
AR-325 25 19 5.9-11.8 5.0-2.0 203 410 685 100 225 760 1092
AR-330 30 22 6.0-12.0 5.5-2.0 203 410 685 100 226 760 1093
AR-340 40 30 7.3-14.5 6.0-2.0 338 600 950 150 374 1110 1464
AR-350 50 37 7.5-15.0 6.0-2.0 338 600 950 150 374 1110 1464
AR-360 60 45 7.8-15.5 6.0-2.0 338 600 950 150 384 1110 1474
AR-375 75 55 8.0-16.0 6.0-2.0 338 600 950 150 384 1110 1729
