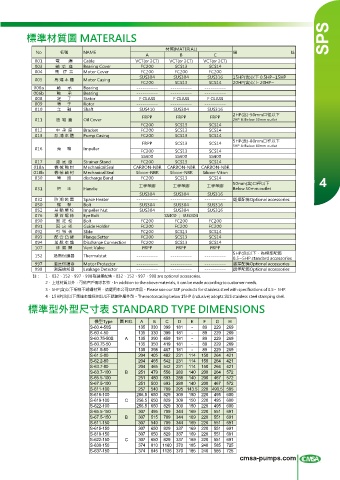

Page 5 - SPS-沉水式污水泵-20220221

標準材質圖 MATERAILS SPS

材質(MATERIAL)
No 名稱 NAME 備 註
A B C
001 電 纜 Cable VCT(or 2CT) VCT(or 2CT) VCT(or 2CT)
003 軸 承 座 Bearing Cover FC200 SCS13 SCS14
004 馬 達 蓋 Motor Cover FC200 FC200 FC200
SUS304 SUS304 SUS316 15HP(含)以下 0.5HP~15HP
005 馬 達 本 體 Motor Casing
FC200 SCS13 SCS14 20HP(含)以上 20HP~
006a 軸 承 Bearing ----------- ----------- -----------
006b 軸 承 Bearing ----------- ----------- -----------
008 定 子 Stator F CLASS F CLASS F CLASS
009 轉 子 Rotor ----------- ----------- -----------
010 主 軸 Shaft SUS410 SUS304 SUS316
2HP(含)-50mm口徑以下
FRPP FRPP FRPP
011 油 箱 蓋 Oil Cover 2HP & Below 50mm outlet
FC200 SCS13 SCS14
012 中 承 座 Bracket FC200 SCS13 SCS14
013 泵 浦 本 體 Pump Casing FC200 SCS13 SCS14
5HP(含)-80mm口徑以下
FRPP SCS13 SCS14 5HP & Below 80mm outlet
016 葉 輪 Impeller
FC200 SCS13 SCS14
SS400 SS400 SS400
017 濾 底 座 Strainer Stand FC200 SCS13 SCS14
018a 機 械 軸 封 Mechanical Seal CARBON-NBR CARBON-NBR CARBON-NBR
018b 機 械 軸 封 Mechanical Seal Silicon-NBR Silicon-NBR Silicon-Viton
030 彎 頭 discharge Band FC200 SCS13 SCS14 4
50mm(含)口徑以下
工程塑膠 工程塑膠 工程塑膠
031 把 手 Handie Below 50mm outlet
SUS304 SUS304 SUS316
032 防 潮 裝 置 Space Heater ----------- ----------- ----------- 選擇配備Optional accessories
050 螺 桿 Bolt SUS304 SUS304 SUS316
052 葉 輪 螺 栓 Impeller Nut SUS304 SUS304 SUS316
076 環 首 螺 絲 Eye Bolt SS400 ； SUS304
090 固 定 栓 Bolt FC200 FC200 FC200
091 固 定 架 Guide Holder FC200 FC200 FC200
092 引 導 板 Slide FC200 SCS13 SCS14
093 配 合 凸 緣 Flange Setter FC200 SCS13 SCS14
094 著 脫 本 體 Discharge Connection FC200 SCS13 SCS14
107 排 氣 閥 Vent Valve FRPP FRPP FRPP
5HP(含)以下，為標準配備
152 過熱保護器 Thermalstat ----------- ----------- -----------
0.5~5HP standard accessories
997 溫度保護器 Motor Protector ----------- ----------- ----------- 選擇配備Optional accessories
998 測漏檢知器 Leakage Detector ----------- ----------- ----------- 選擇配備Optional accessories
註： 1．032、152、997、998為選擇配備。032、152、997、998 are optional accessories.
2．上述材質以外，可依客戶需求製作。In addition to the above materials, it can be made according to customer needs.
3．5HP(含)以下規格不銹鋼材質，請選用本公司SSP產品。Please use our SSP products for stainless steel with specifications of 0.5~ 5HP.
4．15HP(含)以下馬達本體採用SUS不銹鋼沖壓外殼。The motorcasing below 15HP (inclusive) adopts SUS stainless steel stamping shell.
標準型外型尺寸表 STANDARD TYPE DIMENSIONS

機型Type 圖 FIG. A B C D E F G H
S-60.4-50S 135 330 399 181 - 89 229 269
S-60.4-50 135 330 399 181 - 89 229 269
S-60.75-50S A 135 390 459 181 - 89 229 269
S-60.75-50 135 350 419 181 - 89 229 269
S-61.5-50 135 398 467 181 - 89 229 269
S-61.5-80 204 405 482 231 114 150 264 421
S-62.2-80 204 465 542 231 114 150 264 421
S-63.7-80 204 465 542 231 114 150 264 421
S-63.7-100 B 251 479 556 289 140 200 264 572
S-65.5-100 251 480 693 288 140 200 467 572
S-67.5-100 251 500 693 288 140 200 467 572
S-611-100 257 540 709 295 143.5 220 490.5 595
S-615-100 256.5 650 829 309 150 220 495 600
S-619-100 C 256.5 650 829 309 150 220 495 600
S-622-100 256.5 650 829 309 150 220 495 600
S-65.5-150 307 495 709 344 169 220 551 691
S-67.5-150 B 307 515 709 344 169 220 551 691
S-611-150 307 540 709 344 169 220 551 691
S-615-150 307 650 829 337 169 220 551 691
S-619-150 307 650 829 337 169 220 551 691
S-622-150 C 307 650 829 337 169 220 551 691
S-630-150 374 810 1160 370 185 240 585 725
S-637-150 374 845 1126 370 185 240 585 725
cmsa-pumps.com
