SPS

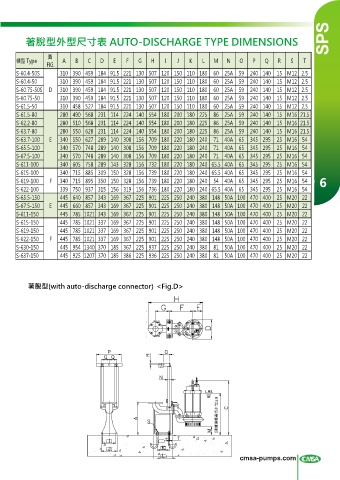

著脫型外型尺寸表 AUTO-DISCHARGE TYPE DIMENSIONS

圖
機型 Type A B C D E F G H I J K L M N O P Q R S T
FIG.
S-60.4-50S 310 390 459 184 91.5 221 130 507 120 150 110 180 60 25A 59 240 140 15 M12 2.5
S-60.4-50 310 390 459 184 91.5 221 130 507 120 150 110 180 60 25A 59 240 140 15 M12 2.5
S-60.75-50S D 310 390 459 184 91.5 221 130 507 120 150 110 180 60 25A 59 240 140 15 M12 2.5
S-60.75-50 310 390 459 184 91.5 221 130 507 120 150 110 180 60 25A 59 240 140 15 M12 2.5
S-61.5-50 310 458 527 184 91.5 221 130 507 120 150 110 180 60 25A 59 240 140 15 M12 2.5
S-61.5-80 280 490 568 231 114 224 140 554 180 200 180 225 86 25A 59 240 140 15 M16 21.5
S-62.2-80 280 510 568 231 114 224 140 554 180 200 180 225 86 25A 59 240 140 15 M16 21.5
S-63.7-80 280 550 628 231 114 224 140 554 180 200 180 225 86 25A 59 240 140 15 M16 21.5
S-63.7-100 E 340 550 627 289 140 308 156 709 180 220 180 240 71 40A 65 345 295 25 M16 54
S-65.5-100 340 570 748 289 140 308 156 709 180 220 180 240 71 40A 65 345 295 25 M16 54
S-67.5-100 340 570 748 289 140 308 156 709 180 220 180 240 71 40A 65 345 295 25 M16 54
S-611-100 340 605 758 289 143 328 156 732 180 220 180 240 65.5 40A 65 345 295 25 M16 54
S-615-100 340 715 885 309 150 328 156 739 180 220 180 240 65.5 40A 65 345 295 25 M16 54
S-619-100 F 340 715 895 350 150 328 156 739 180 220 180 240 54 40A 65 345 295 25 M16 54 6
S-622-100 339 750 937 315 156 319 156 736 180 220 180 240 65.5 40A 65 345 295 25 M16 54
S-65.5-150 445 640 857 343 169 367 225 901 225 250 240 380 148 50A 100 470 400 25 M20 22
S-67.5-150 E 445 660 857 343 169 367 225 901 225 250 240 380 148 50A 100 470 400 25 M20 22
S-611-150 445 785 1021 343 169 367 225 901 225 250 240 380 148 50A 100 470 400 25 M20 22
S-615-150 445 785 1021 337 169 367 225 901 225 250 240 380 148 50A 100 470 400 25 M20 22
S-619-150 445 785 1021 337 169 367 225 901 225 250 240 380 148 50A 100 470 400 25 M20 22
S-622-150 F 445 785 1021 337 169 367 225 901 225 250 240 380 148 50A 100 470 400 25 M20 22
S-630-150 445 954 1340 370 185 367 225 937 225 250 240 380 81 50A 100 470 400 25 M20 22
S-637-150 445 925 1207 370 185 386 225 936 225 250 240 380 81 50A 100 470 400 25 M20 22

著脫型(with auto-discharge connector) <Fig.D>

H
G F E

D

P O
Q Q R

N

L.W.L
(連續運轉最低水位)≥ B C

A
S
M
I T
J K
L cmsa-pumps.com
