GMP/KMP

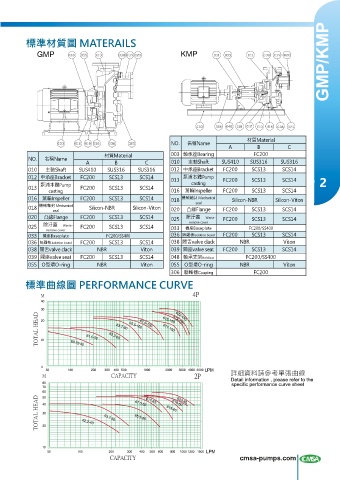

標準材質圖 MATERAILS

材質Material
NO. 名稱Name
A B C
材質Material 003 軸承座Bearing FC200
NO. 名稱Name
A B C 010 主軸Shaft SUS410 SUS316 SUS316
010 主軸Shaft SUS410 SUS316 SUS316 012 中承座Bracket FC200 SCS13 SCS14
012 中承座Bracket FC200 SCS13 SCS14 013 泵浦本體Pump FC200 SCS13 SCS14
泵浦本體Pump casting 2
013 FC200 SCS13 SCS14
casting 016 葉輪Impeller FC200 SCS13 SCS14
016 葉輪Impeller FC200 SCS13 SCS14 018 機械軸封 Mechanical Silicon-NBR Silicon-Viton
seal
018 機械軸封 Mechanical Silicon-NBR Silicon-Viton 020 凸緣Flange FC200 SCS13 SCS14
seal
020 凸緣Flange FC200 SCS13 SCS14 025 除汙蓋 Waste- FC200 SCS13 SCS14
remove cover
025 除汙蓋 Waste- FC200 SCS13 SCS14 033 機座Baseplate FC200/SS400
remove cover
033 機座Baseplate FC200/SS400 036 隔離板Isolation board FC200 SCS13 SCS14
036 隔離板Isolation board FC200 SCS13 SCS14 038 閥舌valve clack NBR Viton
038 閥舌valve clack NBR Viton 039 閥座valve seat FC200 SCS13 SCS14
039 閥座valve seat FC200 SCS13 SCS14 048 軸承支架Hold bar FC200/SS400
055 O型環O-ring NBR Viton 055 O型環O-ring NBR Viton
306 聯軸器Coupling FC200
標準曲線圖 PERFORMANCE CURVE

詳細資料請參考單張曲線
